Проект: Выполнение цифровой аэрофотосъемки, создание цифровых ортофотопланов и цифровых топографических планов масштаба 1:2000 на территорию населенных пунктов.
Локация: Уватский муниципальный район Тюменской области.
Заказчик: Департамент имущественных отношений Тюменской области.
Цели проведения: Создание единой цифровой платформы «Национальная система пространственных данных» (Постановление №1040), картографическое обеспечение ведения кадастра недвижимости, получение данных о ситуации, рельефе, зданиях и сооружениях для управления территорией.
Время проведения июнь 2025 – декабрь 2025.
Проведенные работы
Работы выполнялись в два этапа.

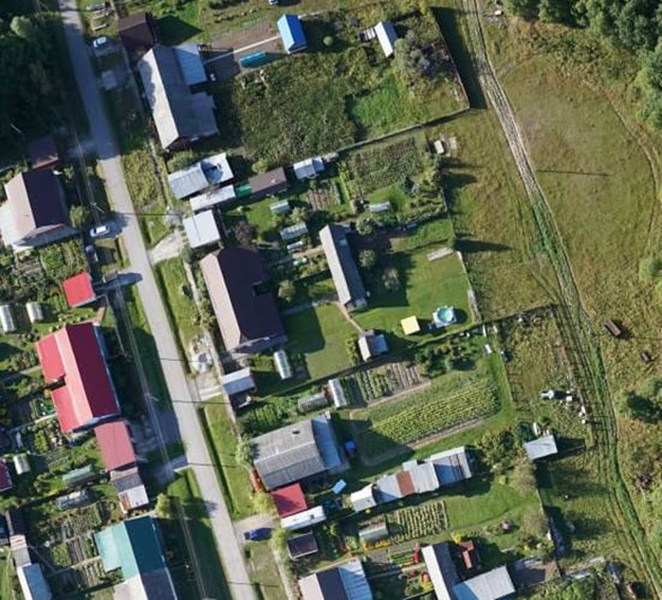

I этап — аэрофотосъемка и создание ортофотопланов. В рамках технического задания специалисты исполнителя провели анализ картографических материалов и самостоятельно получили координаты пунктов ГГС в ФФПД. Разработаны проект аэрофотосъемки и проект планово-высотной подготовки (ПВП). Оформлены необходимые разрешения на выполнение АФС в Генштабе, ФСБ и штабе военного округа. Аэрофотосъемка выполнена с использованием БВС с разрешением 0,14 м, продольным перекрытием 80% и поперечным 60%. В процессе фотограмметрических работ построена сеть фототриангуляции, создана цифровая модель рельефа (ЦМР), выполнено ортотрансформирование и сшивка мозаики. По итогам созданы цифровые ортофотопланы (ЦОФП) масштаба 1:2000 в двух системах координат — ГСК-2011 и МСК-ТО.
II этап — создание топографических планов. На основе полученных ЦОФП специалисты исполнителя создали цифровые топографические планы (ЦТП) масштаба 1:2000 в ГСК-2011 и МСК-ТО (Балтийская система высот). Выполнено сплошное дешифрирование, полное полевое обследование и досъемка объектов. На основе ЦТП подготовлены цифровые топографические планы открытого пользования (ЦТП ОП) масштаба 1:2000 на каждый населенный пункт. Готовые ЦТП ОП переданы в администрации соответствующих муниципальных образований.
Особенности проведенной съемки:
- Масштаб: 1:2000
- пространственное разрешение снимков — 0,14 м.
- Системы координат: ГСК-2011 и МСК-ТО (местная система Тюменской области). Высоты — в Балтийской системе высот 1977 г.
- Параметры съемки: продольное перекрытие не менее 60% (для БВС — 80%), поперечное — не менее 30% (для БВС — 60%). Высота солнца — не менее 15°.
- Контроль качества: опорные и контрольные точки (не менее 1 КТ на 5 кв.км), геодезическое сопровождение с базовыми станциями, постобработка ГНСС-измерений. Фотограмметрические контрольные точки — не более 40% от общего числа.
- Документация: паспорт АФС, картограммы покрытия в формате *.tab, акт контрольного просмотра материалов АФС с заключением штаба военного округа, проект ПВП, каталоги координат с абрисами и фотоабрисами.
- Лицензирование: наличие лицензии на геодезическую деятельность и на работу с гостайной (гриф «Секретно»), сертификат эксплуатанта на авиационные работы.
Полученные результаты
Заказчику передан полный комплект материалов по двум этапам работ.
I этап: цифровые ортофотопланы масштаба 1:2000 в ГСК-2011 и МСК-ТО (формат GeoTIFF с метаданными), фотограмметрические проекты, паспорта АФС с картограммами покрытия, проект ПВП, каталоги координат опорных и контрольных точек с абрисами, каталоги элементов внешнего ориентирования снимков, акты ОТК и контрольного просмотра.
II этап: цифровые топографические планы масштаба 1:2000 и планы открытого пользования в форматах *.sxf и MapInfo (МСК-ТО), технический отчет на бумаге и в электронном виде, акты ОТК, копии писем в администрации муниципальных образований.
Все материалы сданы в полной комплектности в режимно-секретное подразделение заказчика. Гарантийный срок — 5 лет.
